Skid montado la unidad de tubos en espiral

Skid montado unidad de tubos en espiral - ¡Somos una fábrica especializada en la fabricación de unidades de tubos en espiral de alta calidad! Contacte con nosotros hoy.
Request a Quote

Detalles del producto

Información Básica.

No. de Modelo.
Skid Mounted Coiled Tubing Unit
Paquete de Transporte
Skid
Especificación
8, 350 x 2, 400 x 3, 000 mm
Marca Comercial
SAINTWAH
Origen
Saintwah Inc.
Código del HS
8207801000
Capacidad de Producción
10000

Descripción de Producto

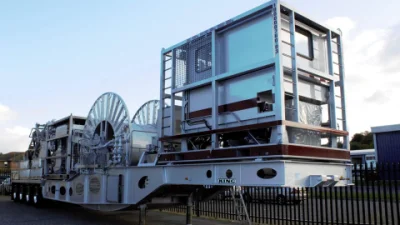

Tráiler de la unidad de tubos en espiral montado

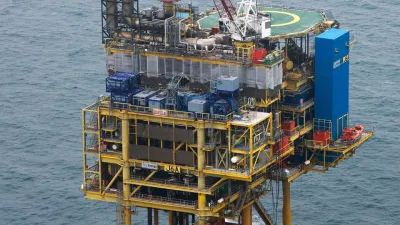

Proporcionamos Skid montado en el tubo en espiral de unidades con todos los niveles de certificación para operar en cualquier condición de extranjero, incluyendo la DNV 2.7.3 Levantamiento Reglas, BP 200 refrigeradores de gas de escape totalmente certificadas, certificación ATEX, y la certificación NORSOK cuando sea necesario.

La flexibilidad es clave para el diseño de estas unidades. Los principales componentes incluyen una unidad de control, Powerpack, manguera los tambores, los tubos de deslizamiento del molinete, y el equipo de cestas para equipos de control de presión y el inyector.

Nuestra línea completa de Hydra Rig™ de los inyectores pueden ser certificados por el uso de la costa con el levantamiento de fotogramas diseñados para soportar el peso de la cadena de pleno para su uso en la elevación de compensación de movimiento vertical de marcos. Herramientas de petróleo de Texas™ y el control del equipo (WCE) disponibles en varios tamaños y presión de trabajo calificaciones.

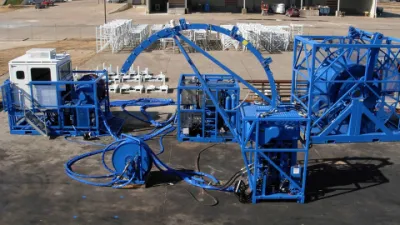

La unidad de tubos en espiral Skid-Mounted modular

La pieza de tres y cuatro piezas configuraciones disponibles

Nuestros tres piezas de diseños de CTU combinar la cabaña y power pack en una sola plataforma para un menor número de ascensores de la grúa cuando workboat capacidad no es una preocupación.

Nuestros cuatro piezas de las unidades disponen de módulos separados para el control de la cabina y el power pack, que permite una mayor flexibilidad en diseño de equipos en lugares estrechos. Algunos diseños, incluso permite el apilado de equipo para reducir la huella de equipo en la plataforma. Están insonorizadas y eléctrico-driven power packs están también disponibles en esta configuración.

La unidad de tubos en espiral Dual-Purpose

La  Hidra de  doble propósito de la plataforma CTU está diseñado específicamente pensando en la flexibilidad, tanto para sus operaciones onshore como offshore.

La estructura modular de la doble finalidad CTU está diseñado con la práctica de varios modos de transporte e instalación en la mente, un robusto trailer de la capacidad de la carretera del desierto, listo para offshore módulos (elevación de la DNV y de la Zona 2 de la certificación), y de gran capacidad de los tubos en espiral.

La unidad de tubos en espiral Skid-Mounted compacto

Desarrollado específicamente para proporcionar una completa pero ligera unidad modular, nuestra plataforma de Hydra en espiral compacta unidad de la tubería está adaptado para proyectos costa afuera de la plataforma donde el espacio y existen limitaciones de la grúa. La compacta unidad de tubos en espiral puede operar todos los tamaños de tubos los tambores y Texas Oil Tools™ equipo de control de presión.

La unidad de tubos en espiral de la Catenaria inalámbrica

Permanecer en el control completo durante una vela o desconectar el evento con nuestro sistema de catenaria, que permite que el power pack, cabina de control, y tubos de tambor para permanecer en la barcaza, workboat, o barco durante las operaciones de intervención. El sistema de WCE pueden ser totalmente mantienen desde el power pack dedicado ubicado en la plataforma.

Este equipo puede funcionar también como un estándar de la unidad de tubos en espiral cuando sea necesario. Cada esfuerzo se ha hecho para configurar la unidad tan cerca de un estándar CTU para facilitar la operación.



Características

  •  Diseño y configuración personalizada para satisfacer de la costa la elevación y transporte terrestre.

  • Quick-en-tambor el diseño adecuado para la pequeña elevación de la plataforma offshore.

  • DNV, BV certificación, etc. disponible para atender la zona II, las aplicaciones.

  • Sistema de backup BOP para satisfacer las necesidades del cliente en caso de que dos BOPs son necesarios.

  • Patinar en el módulo de deslizamiento más adecuado para aplicaciones marinas.

  • Puertos para conectar con la cola de patio y tubos de ventilador diseñado la ampliación de las funciones del equipo.

Especificaciones

El modelo   La LGT630 La LGT450 La LGT360 La LGT270 La LGT180
Tipo No a prueba de explosión / contra explosiones.

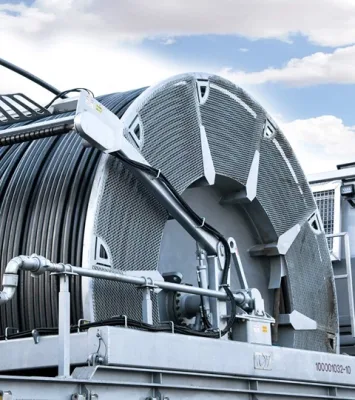

  Modelo de molinete de tubos LGGT 168-95-70 LGGT 140-80-70   LGGT 140-80-70   LGGT 120-72-70 LGGT 110-72-70
Los tubos de la  capacidad del molinete

2 3/8"-14,760 ft
(2"-21,320 ft)
2 3/8"-4,500 m
(2"-6,500 m)

2"-15,100 ft
(1 3/4"-19,350 ft)
2"-4,600 m
(1 3/4"-5,900 m)

2"-15,100 ft
(1 3/4"-19,350 ft)
2"-4,600 m
(1 3/4"-5,900 m)

1 1/2"-18,040 ft
(1 3/4"-12,800 ft)
1 1/2"-5,500 m
(1 3/4"-3,900 m)

1 1/4"-19,680 ft
(1 1/2"-12,800 ft)
1 1/4"-6,000 m
(1 1/2"-3,900 m)

 El modelo del inyector ZRT-140K ZRT-100K ZRT-80K ZRT-60K ZRT-40K
  Capacidad de tracción continua 140.000 libras (63,500 kg) 100.000 libras (45.000 kg.) 80.000 libras (36.000 kg.) 60.000 libras (27.000 kg.) 40.000 libras (18.000 kg.)
  La capacidad amortiguadora continua 60.000 libras (27.000 kg.) 50.000 libras (22.500 kg.) 40.000 libras (18.000 kg.) 30.000 libras (13.600 kg.) 20.000 libras (9.000 kg.)
Además el control del equipo 3 1/16" / 4 1/16" / 5 1/8"
Max.   La presión de trabajo 10.000 psi (69 MPa) / 15.000 psi (103.5 MPa)
